总结2022年9月自己画的电路板
903 2023-05-06 09:56
首先来个文档学习线宽和线间距设计。
然后再说大的错误，虽然后续发现即使正确了也无法直接使用。

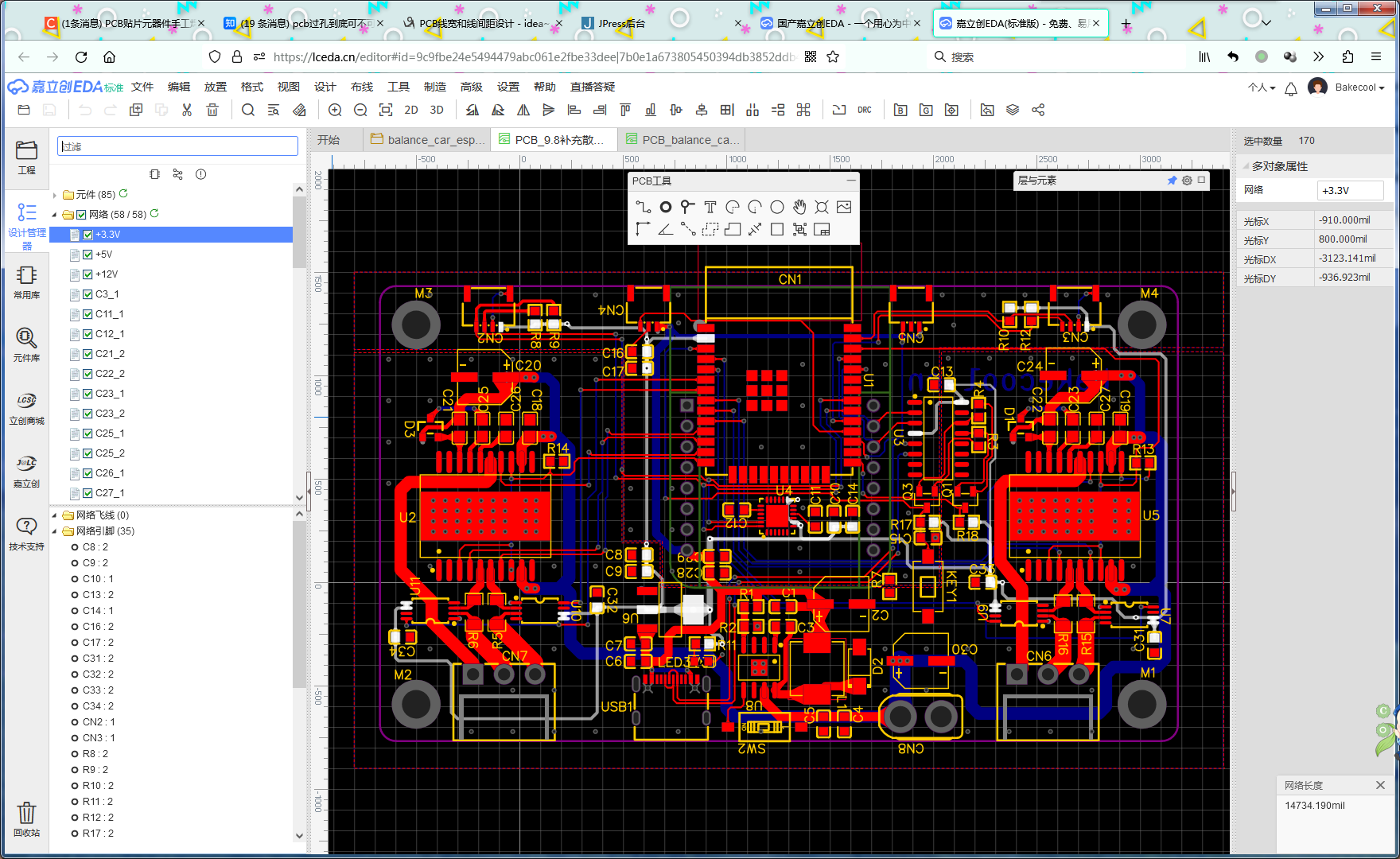

图中发送和接收的引脚在原理图时就画反了，导致在连线完毕后，实在没有力气想重新调整。但是后续发现，因为是5v供电，所以返回的信号不能直接作用于esp32这个3.3v的芯片上，因此可以利用外围cam的空余引脚给一个3.3v的电源。
电容顺序上，后来检查发现作对了
PCB中的电容的摆放：
开关电源中电容输入端：输入via ——>大电容——>小电容——>电源芯片的输入管脚
输出L——>大电容——>小电容——>输出via

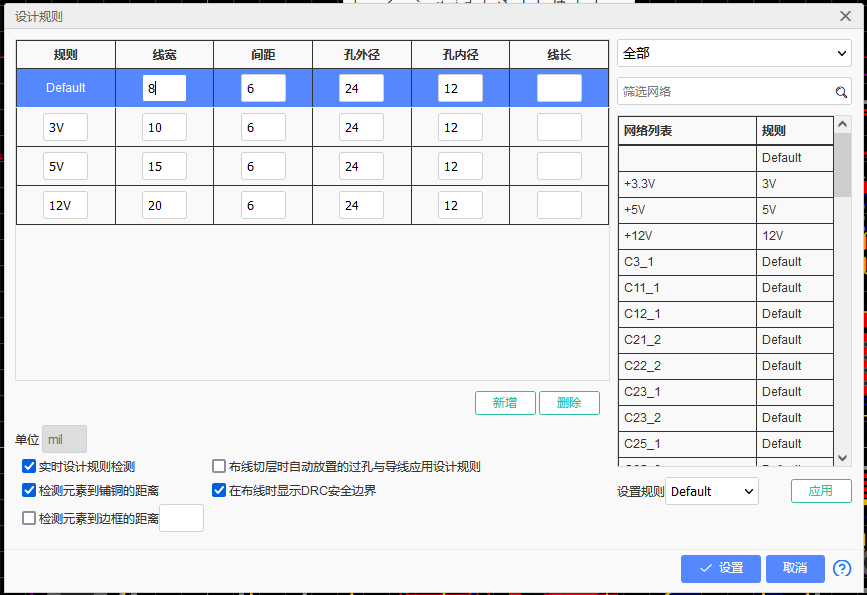

线宽设计规则：

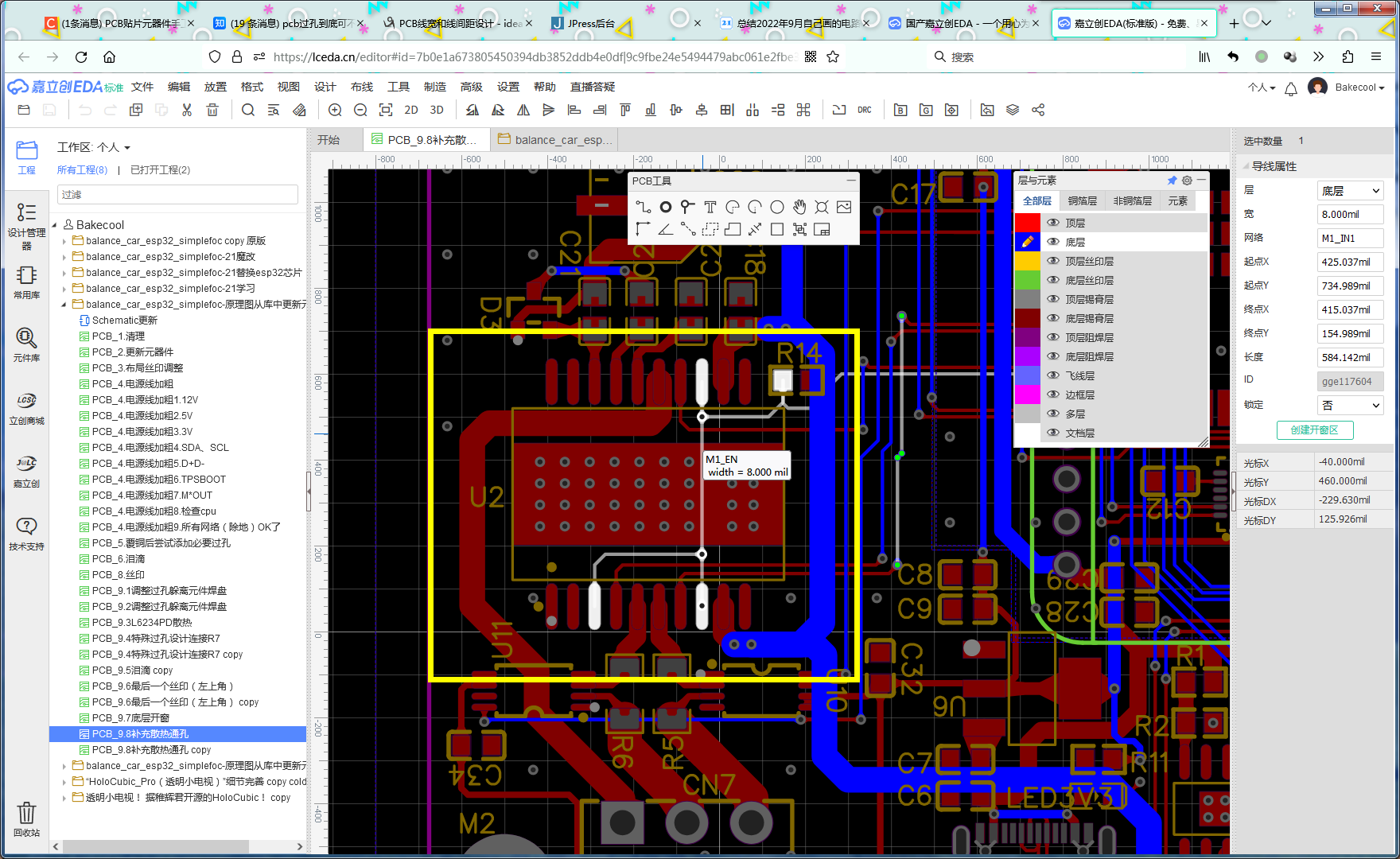

最后就是这个的封装，需要自己去掉一排散热孔

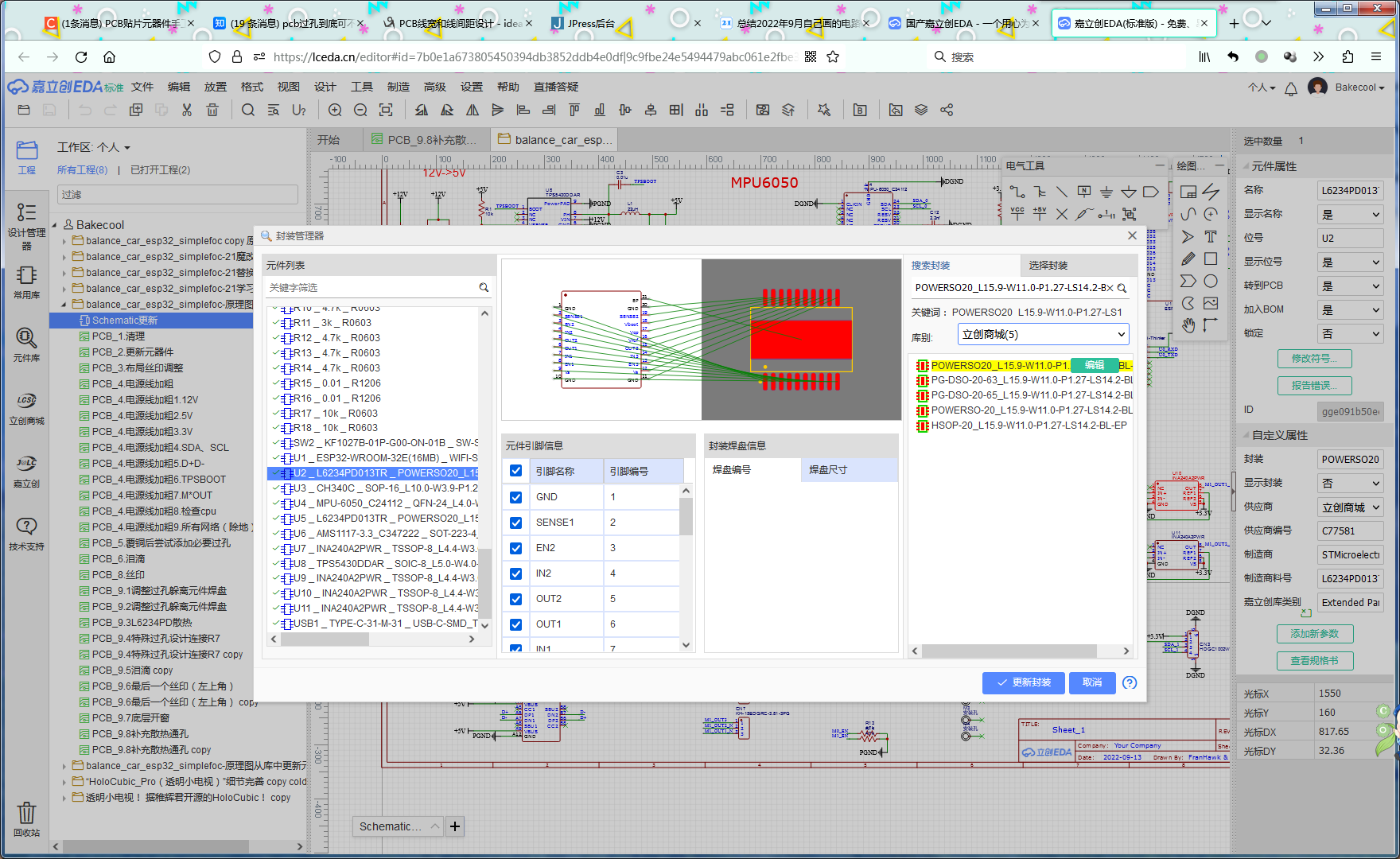

选择原理图的封装，去立创商城另存一个封装到自己的库，然后删除一排。比都删除了自己再画一遍散热孔要好（虽然目前方案就是这么干的，能用）。
